Листовой прокат: описание, виды, характеристики, действующие ГОСТ и области применения

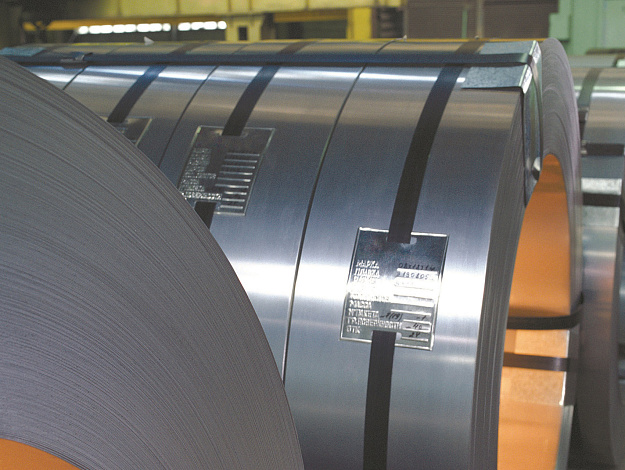

Листовой прокат — вид металлопроката, конечное изделие которого имеет форму листа или рулона. По способу производства различают прокат при высоких температурах (горячекатаный) и получаемый методом деформации горячекатаной заготовки без нагрева (холоднокатаный). По назначению может быть как сырьём для дальнейшей переработки, так и готовым элементом. Востребован в большинстве отраслей промышленности благодаря универсальности, эксплуатационно-техническим характеристикам.

Ключевые особенности

широкий диапазон толщин (от 0,50 мм до 100 мм);
разнообразие размеров листов и рулонов;
возможность дальнейшей обработки (резка, гибка, сварка, штамповка);
высокая прочность и жёсткость при относительно небольшом весе;
хорошая свариваемость большинства марок стали.

Виды листового проката

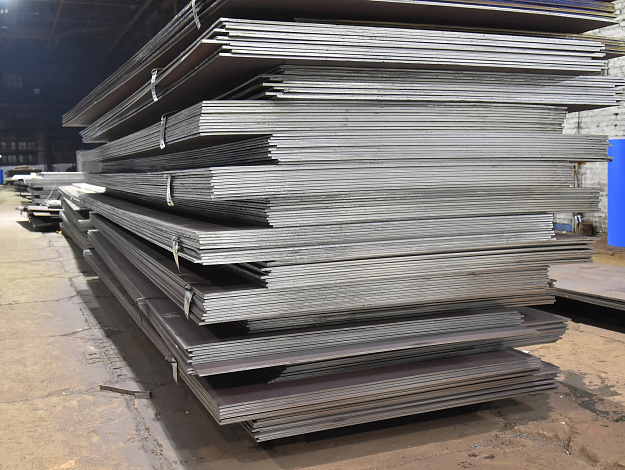

Сравнение горячекатаного и холоднокатаного металлического листа

Сравнение горячекатаного и холоднокатаного металлического листа
Параметр	Горячекатаный лист	Холоднокатаный лист
Тип производства	Прокатка при высоких температурах (свыше 900 °C, обычно 920–1200 °C) из слябов углеродистой, конструкционной, легированной или коррозионностойкой стали и сплавов	Прокатка предварительно очищенных горячекатаных заготовок коррозионностойкой стали и сплавов при комнатной температуре. Перед прокаткой поверхность очищают от окалины травлением, дробеструйной обработкой или их комбинацией
Толщина, мм	2,5–100 мм	0,5–3,0 мм
Ширина, мм	600–2000	600–1500
Длина, мм	2000–8000	До 8000 (для листов)
Точность размеров	Меньшая точность, возможна разнотолщинность; после остывания может менять форму	Высокая точность размеров и формы, отсутствие разнотолщинности
Качество поверхности	Шероховатая поверхность с окалиной, неровностями	Гладкая, ровная поверхность, эстетически привлекательная
Механические свойства	Высокая пластичность, меньшая прочность	Меньшая пластичность, но более высокая прочность и жёсткость
Коррозионная стойкость (рядовые и конструкционные стали)	Выше за счёт естественной защиты (окалина замедляет коррозию)	Ниже, требует дополнительной защиты (покрытия, окраски)
Стандартные размеры	до 3,9 мм: рулоны шириной 1000–1250 мм или листы 1000–1250×2500 мм; 4–6 мм: рулоны шириной 1000–1500 мм или листы 1000–1500×3000–6000 мм; 8–100 мм: листы 1000–2000×2000–8000 мм	Рулоны шириной 1000–1250 мм или листы размером 1000–1250×2000–6000 мм
Обработка перед использованием	Требуется очистка поверхности от окалины	Готов к дальнейшей обработке (окраска, покрытие) без дополнительной подготовки
Свариваемость	Хорошая, но есть вероятность поводок при сварке	Хорошая

Рифлёный лист

Имеет рельефную поверхность, которая увеличивает сцепление и предотвращает скольжение. Применяется в местах, где важна безопасность (лестничные ступени, полы и т. д.).

Листы с односторонним рифлением изготавливаются из углеродистой стали Ст3сп согласно ГОСТ 8568-77 «Листы стальные с ромбическим и чечевичным рифлением. Технические условия». Наносится ромбическое или чечевичное рифление высотой до 1 мм, которое обеспечивает антискользящие свойства поверхности, сбор загрязнений и влаги, повышает продолжительность эксплуатации покрытия. Применяют такой листовой металлопрокат для изготовления металлоконструкций, лестниц, помостов, переходов, площадок и т. д.

Выпускают листовой прокат с рифлением высокой и нормальной точности. Стандартная длина листа определена в пределах 3–6 м при ширине 1,0–1,25 м. Листы поставляют с обрезной и необрезной кромкой. Допускаются зазубрины в пределах стандартных размеров. Поверхность листа должна быть чистой, без плён, раковин, трещин, пузырей и деформаций; на торцах не допускаются расслоения.

Просечно-вытяжной лист (ПВЛ)

Металлический лист, производимый методом просечки отверстий заданной формы и последующей вытяжки. ПВЛ прорезается и вытягивается из горячекатаной стали толщиной 4–5 мм.

По сравнению с цельными листами аналогичных габаритных размеров лист просечно-вытяжной на 80% легче. Рифлёная поверхность просечно-вытяжного листа препятствует скольжению, имеет высокие показатели жёсткости, а также способность к самоочищению от снега и грязи, что делает изделие ПВЛ идеальным материалом для использования в качестве ограждения и настила.

Сферы применения различных видов листового проката

Сферы применения различных видов листового проката
Вид листового проката	Области применения
Горячекатаный лист	строительство: несущие конструкции, фундаменты, балки, колонны, опалубка; изготовление подведомственных Ростехнадзору деталей котлов и сосудов, трубопроводов и оборудования ТЭС и АЭС, работающих под давлением при пониженных, повышенных и нормальных температурах; тяжёлое машиностроение, судостроение и вагоностроение (корпуса судов, товарные вагоны), авиастроение, заготовки для штамповки и дальнейшей обработки; изделия для работы в коррозионно-активных средах и при высоких температурах
Холоднокатаный лист	приборостроение, строительство: декоративные и отделочные материалы, профнастил, металлочерепица, производство труб; изделия для работы в коррозионно-активных средах и при высоких температурах
Рифлёный лист	строительство: настилы, лестничные марши, площадки техобслуживания, ограждения; транспорт: полы грузовых автомобилей, вагонов, трапы судов; промышленность: резервуары, бункеры, элементы гидротехнических сооружений; общественные пространства: входные группы, пандусы, платформы; сельское хозяйство: теплицы, склады, оборудование
Просечно-вытяжной лист (ПВЛ)	строительство: лестницы, настилы, переходы, пандусы, армирование железобетонных конструкций, ограждения, защитные решётки, вентиляционные и смотровые окна; горнодобывающая промышленность: крепи в шахтах, сортировка сыпучих материалов (сита, решёта); декоративные элементы фасадов и интерьеров

Марки стали листового проката

Сталь углеродистая обыкновенного качества Ст3сп используется для изготовления простых металлоконструкций, не требующих высоких механических свойств. Соответствует ГОСТ 380-2005 «Сталь углеродистая обычного качества» и ГОСТ 14637-2024 «Прокат толстолистовой из нелегированной стали обыкновенного качества».

Конструкционная качественная сталь (08кп, 10, 15, 20, 25, 30, 35, 45, 50 и т.д.) применяется в машиностроении, строительстве и других отраслях, где требуются повышенные показатели прочности и пластичности. Регламентируется ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали» и ГОСТ 1577-2022 «Прокат толстолистовой и широкополосный из конструкционной качественной стали».

Легированная сталь (09Г2С, 10ХСНД, 15ХСНД и др.) в основном применяется для изготовления деталей зданий, мостов, трубопроводов и прочих конструкций, а также различных соединений (сварных, болтовых), работающих при высоких нагрузках. Регламентируется ГОСТ 19281-2014 «Прокат толстолистовой и широкополосный из конструкционной качественной стали» и ГОСТ 27772-2021 «Прокат для строительных стальных конструкций».

Нержавеющая коррозионно-стойкая сталь (08Х18Н10(Т), 12Х18Н10(Т) и др.) применяется для изготовления деталей и конструкций, эксплуатируемых в коррозионно-активных средах и при высоких температурах. Соответствует ГОСТ 7350-77 «Сталь толстолистовая коррозионностойкая, жаростойкая, жаропрочная» и ГОСТ 5582-75 «Прокат тонколистовой коррозионностойкий, жаростойкий, жаропрочный». Также производится прокат аналогичных марок (AISI S30400, S32100) по стандартам ASTM A240/A240M-20a и ASTM A480/A480M-20a. На Челябинском металлургическом комбинате (ЧМК) производят горячекатаный и холоднокатаный лист из коррозионно-стойких марок стали.

Марки стали листового проката по видам проката
Вид листового проката	Марки стали	Особенности
Горячекатаный лист	Ст0…Ст5 (пс, сп, кп), 08пс, 10…60, 09Г2С, 10ХСНД, 30ХГСА, 65Г и другие. 08–12Х18Н10(Т), S30400, S32100	Толстолистовой прокат (4–100 мм). Толщины 2,5–6 мм могут поставляться в рулонах
Холоднокатаный лист	08–12Х18Н10(Т), S30400, S32100	Тонколистовой прокат (0,50–3,00 мм — по ГОСТ в листах и рулонах, по ASTM в листах)
Рифлёный лист	Ст3сп/пс	Углеродистые стали обыкновенного качества (Ст3). Рифление повышает противоскользящие свойства
Просечно-вытяжной лист (ПВЛ)	Ст3кп, Ст3пс, Ст3сп (углеродистая сталь обыкновенного качества)	Для стандартных условий — углеродистая сталь

При выборе марки стали учитывают условия эксплуатации, требования к прочности, свариваемости, коррозионной стойкости и другие параметры. Конкретные требования к маркам стали для разных видов проката регламентируются ГОСТами и техническими условиями.

Государственное регулирование производства листового проката

Стандарты устанавливают требования к размерам, точности изготовления, плоскостности, кромке, а также к маркировке, приёмке и другим аспектам производства и поставки листового проката. При выборе конкретного ГОСТ необходимо учитывать тип проката и его назначение.

ГОСТы на листовой прокат: область применения и ключевые положения
ГОСТ	Название	Область применения	Ключевые положения
ГОСТ 8568–77	Листы стальные с ромбическим и чечевичным рифлением. Технические условия	Стальные горячекатаные листы с односторонним ромбическим и чечевичным рифлением общего назначения	Высота рифлей должна составлять 0,1–0,3 толщины основания листа, но не менее 0,5 мм. Для листов толщиной основания 5 мм и более высота рифлей должна быть не менее 1,0 мм. Диагонали ромба для ромбического рифления: (25–30)×(60–70) мм. Расстояние между рифлями для чечевичного рифления: 20, 25 или 30 мм
ГОСТ 19903–2015	Прокат листовой горячекатаный. Сортамент	Листовой горячекатаный прокат шириной 500 мм и более: в листах толщиной от 0,4 до 160,0 мм, в рулонах толщиной от 1,2 до 25,0 мм	Классификация по точности изготовления по толщине (повышенная — А, обычная — Б), плоскостности (особо высокая — ПО, высокая — ПВ, улучшенная — ПУ, нормальная — ПН), характеру кромки (с необрезной кромкой — НО, с обрезной кромкой — О)
ГОСТ 19904–90	Прокат листовой холоднокатаный. Сортамент	Листовой холоднокатаный прокат шириной 500 мм и более: в листах толщиной от 0,35 до 5,00 мм, в рулонах толщиной от 0,35 до 3,50 мм	Ряд размеров приведён в таблице 1 стандарта. По требованию потребителя допускается устанавливать размеры, отличающиеся от приведённых в таблице. Толщину листового проката измеряют на расстоянии не менее 100 мм от торцов и не менее 40 мм от кромок; рулонного — на расстоянии не менее 40 мм от кромок и не менее 2 м от конца

Производители листового проката

Челябинский металлургический комбинат (ЧМК)

Виды листового проката, которые производит Челябинский металлургический комбинат:

Лист из коррозионностойкой (нержавеющей) стали:

горячекатаный — толщиной 4,0–100,0 мм;
холоднокатаный — толщиной 0,5–4,0 мм.

Указанный прокат обладает высокими пластичными свойствами, механической прочностью, твёрдостью и коррозионной стойкостью. Используется в атомной, машиностроительной, химической и др. отраслях.

Лист холоднокатаный толщиной 0,8–3,0 мм и лист горячекатаный толщиной 4,0–14,0 мм из сплава ХН78Т (ЭИ435).
Лист горячекатаный из стали обыкновенного качества и конструкционной качественной стали толщиной 2,5–100,0 мм.
Лист из стали повышенной прочности толщиной 8,0–20,0 мм. Используются классы прочности 325, 345, 390, марки 09Г2С, 10ХСНД.
Горячекатаный лист толщиной 8,0–20,0 мм из сплава марки 06ХН28МДТ (ЭИ943), а также листы 30ХГСА.
Просечно-вытяжной лист из углеродистой стали с требованиями ТУ 0970-001-77304466-2011, сортамент листов: 406, 408, 410, 506, 508, 510.

ЧМК также освоил производство проката из нового сплава ЧС129-ИД (собственный индекс «Челябинская сталь»). Это особо прочная сталь, устойчивая к коррозии, которая используется в энергетическом машиностроении.

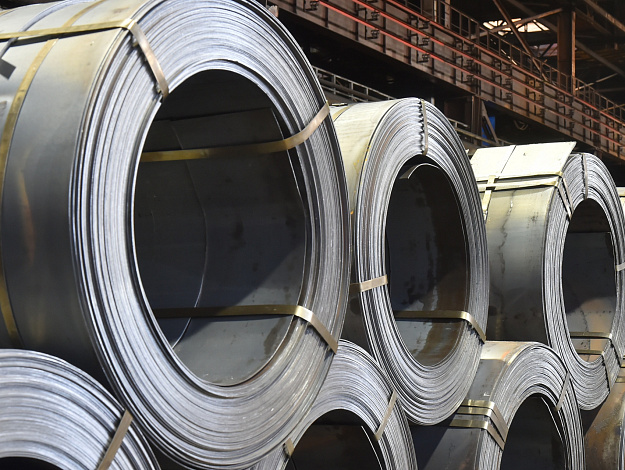

Производство горячекатаных листов шириной до 2000 мм и толщиной до 100 мм на комбинате осуществляется на непрерывном реверсивном прокатном стане 2300. Производство горячекатаных рулонов шириной до 1500 мм и толщиной до 6 мм осуществляется на полунепрерывном прокатном стане 1700.

Производство листового и рулонного холоднокатаного проката осуществляется на станах 1700 (кварто и 20-валковом) холодной прокатки.
